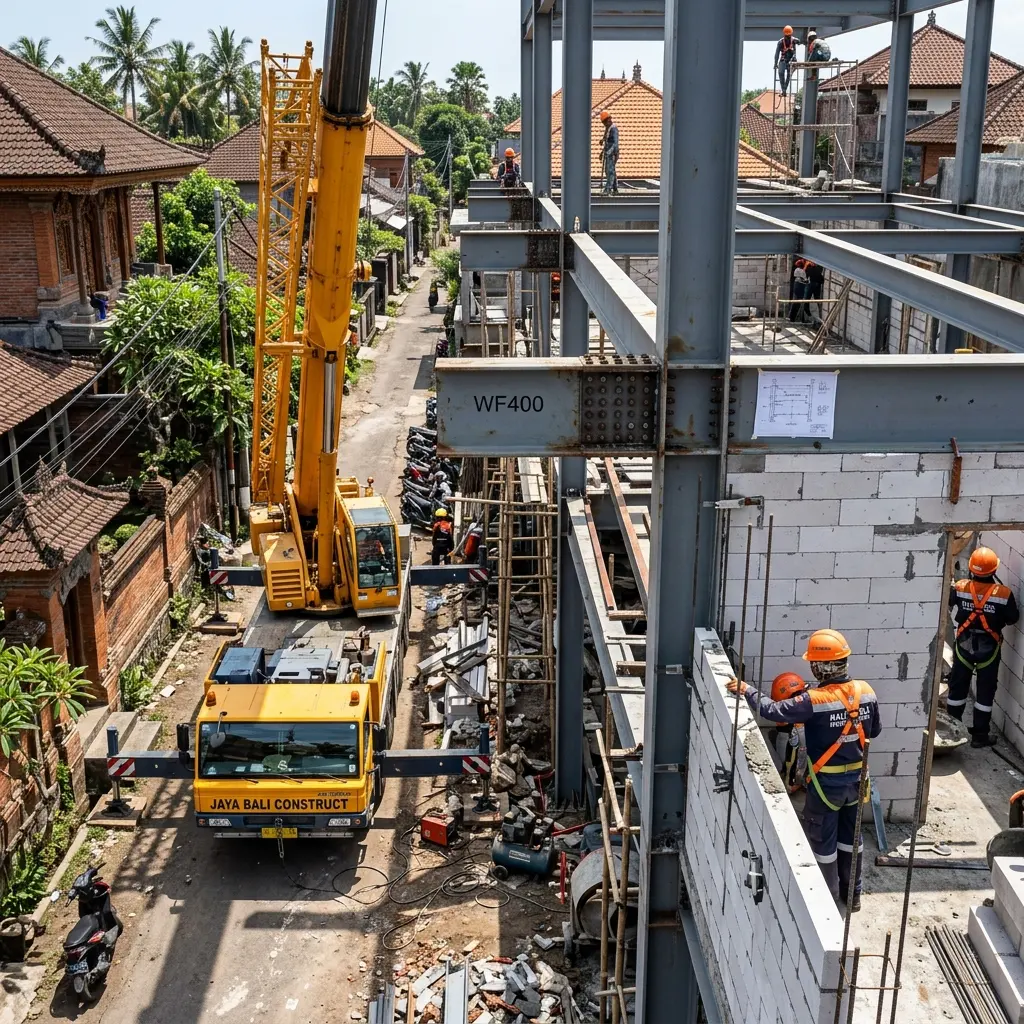

Struktur baja WF dan dinding bata ringan AAC memiliki perilaku yang berbeda. Rangka baja dapat mengalami lendutan dan perpindahan, sementara pasangan AAC dan lapisan finishing relatif peka terhadap deformasi. Pertemuan keduanya perlu direncanakan sebagai satu sistem: jalur beban dinding, penahan lateral, ruang gerak sambungan, dan perlindungan terhadap air harus jelas.
Panduan ini membahas dinding pengisi AAC, bukan menetapkan ukuran elemen atau sambungan untuk proyek tertentu. Dinding pengisi tetap memerlukan penahan terhadap beban lateral. Ukuran celah, kapasitas angkur, profil penyangga, dan kebutuhan ketahanan api ditentukan dari desain proyek serta panduan produsen AAC.
1. Sambungan WF–AAC: menahan dinding sambil mengakomodasi gerak
Jangan menganggap dinding pengisi otomatis menjadi bagian dari sistem pemikul beban utama. Tentukan bagaimana berat dinding ditumpu dan bagaimana dinding ditahan terhadap beban lateral, tanpa menghambat gerak yang memang perlu diakomodasi.
Detail ties atau anchor clips dipilih berdasarkan sistem AAC dan pergerakan yang dihitung. Istilah “fleksibel” saja tidak membuktikan kapasitas sambungan. Arah gerak, kapasitas penahan keluar bidang, cara pengikatan pada baja dan AAC, serta proteksi korosi perlu diperiksa.
Pertemuan kepala dinding dengan balok perlu mempertimbangkan lendutan dan perpindahan struktur. Celah dan pengisi mengikuti detail desain; jangan mengisi sambungan gerak dengan mortar kaku jika gerak harus tetap berlangsung. Panduan produsen membedakan detail pasangan blok AAC dan panel AAC bertulang—keduanya tidak dapat dipertukarkan begitu saja.
2. Penyangga dinding dan profil hollow: pilih melalui desain
Profil hollow dapat digunakan sebagai penyangga atau rangka sekunder bila direncanakan untuk tugas tersebut. Hollow tidak otomatis menggantikan kolom praktis beton atau kolom struktur utama. Periksa tinggi dan panjang dinding, bukaan, tumpuan, beban lateral, sambungan, serta lendutan yang dapat diterima oleh finishing.
Nama material seperti SS400 atau ASTM A36 bukan ukuran profil, dan tidak boleh dianggap saling identik tanpa memeriksa spesifikasi produk. Dimensi, ketebalan aktual, mutu baja, sertifikat material, dan detail sambungan harus sesuai dokumen proyek.
SNI 1729:2020 merupakan rujukan desain baja struktural; SNI 1726:2019 mengatur perencanaan ketahanan gempa. Keduanya tidak menetapkan satu ukuran hollow atau satu jenis baut universal untuk semua dinding AAC.
3. Sealant sambungan berbeda dari coating antikorosi
Coating melindungi permukaan baja terhadap korosi. Sealant atau sistem sambungan kedap air menangani masuknya air pada pertemuan material. Menyebut “epoxy marine C4/C5” belum menjelaskan detail waterproofing joint.
C4 dan C5 adalah kategori korosivitas lingkungan dalam ISO 12944, bukan nama produk atau ukuran celah. Pilihan sistem coating perlu mempertimbangkan paparan lokasi, persiapan permukaan, ketebalan film, kompatibilitas lapisan, dan kebutuhan perawatan. Tidak semua lokasi di Bali memiliki paparan yang sama.
Untuk sambungan gerak eksterior, tentukan sealant yang kompatibel dengan substrat dan kapasitas gerak yang dibutuhkan. Backer rod atau bond-breaker digunakan sesuai detail produk untuk mengatur kedalaman dan menghindari adhesi tiga sisi. Periksa kebutuhan primer, permukaan yang bersih dan kering, serta jalur pembuangan air. Finishing tidak boleh menjembatani sambungan gerak secara kaku.
4. Pengencang: spesifikasi dan pemasangan harus sesuai sambungan
Grade 8.8 pada ISO 898-1 dan Grade A325 dalam ASTM F3125 adalah penamaan dari sistem spesifikasi yang berbeda. Jangan menulis keduanya sebagai pengganti langsung tanpa pemeriksaan desain, ukuran, dan persyaratan produk.
Tidak semua pengikat AAC memerlukan baut struktur A325. Pilih pengencang berdasarkan jenis tumpuan, kapasitas yang dibutuhkan, dan persetujuan sistem angkur. SNI 1726 bukan standar mutu baut.
Torque wrench terkalibrasi tidak sendirian menjamin pretension yang benar. Sambungan baja berkekuatan tinggi harus dipasang dan diperiksa dengan prosedur yang sesuai persyaratan proyek dan jenis sambungannya.
5. Checklist sebelum finishing ditutup
- Pastikan gambar menunjukkan tumpuan dinding, penahan lateral, posisi sambungan gerak, dan detail pertemuan dengan bukaan.
- Periksa jenis AAC, mortar atau adhesive yang digunakan, sertifikasi pengencang, serta dimensi profil terhadap dokumen proyek.
- Periksa celah gerak, pemasangan sealant, perbaikan coating pada area potongan atau las, dan kompatibilitas sistem tahan api bila disyaratkan.
- Dokumentasikan pemeriksaan sebelum sambungan tertutup plester atau finishing. Jika muncul retak atau kebocoran, telusuri penyebabnya sebelum hanya menambah lapisan penutup.
Tabel koordinasi desain
| Aspek | Yang diperiksa | Acuan |
|---|---|---|
| Gerak dan tumpuan | Lendutan, perpindahan, serta penahan dinding | Perencana struktur dan panduan sistem AAC |
| Profil sekunder | Dimensi, ketebalan, mutu, sambungan | Gambar proyek dan SNI 1729:2020 |
| Sealant | Kompatibilitas, kapasitas gerak, geometri | Lembar data produk dan detail sambungan |
| Korosi | Paparan lokasi dan sistem coating | ISO 12944 dan spesifikasi proyek |
Pertanyaan umum
Apakah flexible anchor clip menjamin dinding tidak retak?
Tidak. Clip merupakan salah satu bagian dari sistem sambungan. Risiko retak juga dipengaruhi lendutan, perpindahan struktur, sambungan gerak, material AAC, finishing, dan kualitas pemasangan.
Apakah semua sambungan dinding AAC harus memakai baut A325?
Tidak. Pengencang ditentukan oleh desain dan jenis tumpuan. Baut struktur, wall ties, dan angkur pada AAC memiliki fungsi serta persyaratan yang berbeda.
Apakah coating epoxy dapat menggantikan sealant sambungan?
Tidak. Coating antikorosi dan sistem sealant sambungan memiliki fungsi berbeda. Keduanya perlu kompatibel dan mengikuti detail yang direncanakan.
Rujukan teknis
- SNI 1729:2020 — BSN
- SNI 1726:2019 — BSN
- AAC wall and floor design — CSR Hebel
- ASTM F3125 — ASTM International
- ISO 12944-2:2017 — ISO
- Joint backing rod — Sika
Rujukan produsen menjelaskan prinsip sistemnya masing-masing; pemilihan detail tetap mengikuti produk dan dokumen proyek yang digunakan.
